- SZMN45 시리즈 실체현미경.
- 우수한 기능 및 품질의 광학 현미경으로,
구성의 다양화를 실현함.
- 사용자의 용도 및 필요에 맞게
맞춤식으로 현미경 구성 가능.
- 현대 생물, 의학, 전자공업 등 광범위한 분야에 쓰임
- 신개념 설계, 우수한 품질, 다양한 접안렌즈 및 추가
대물 렌즈 구성
- 대물렌즈 0.7X ~ 4.5X, 배율변환 비율
6.4:1, 기본 배율범위 : 7X ~ 45X (최대배율 3.5X ~ 180X)
- 표준 작업거리 100mm (옵션 대물렌즈 사용시 최대
작업거리 30mm ~ 165mm)
- 45˚ 경사각 경통, 쌍안 각도 조절, 안폭 조절로
장시간 사용시에도 피로감을 줄일 수 있음.
- 인체 공학적 설계로, 양쪽에 있는 미세 조절 손잡이를
이용해 수평 조절 배율의 정도를 높일 수 있음.
|
접 안
|
기 본
|
보조렌즈 0.5X
|
보조렌즈 1.5X
|
보조렌즈 2X
|
|
작업거리 100mm
|
작업거리 165mm
|
작업거리 45mm
|
작업거리 30mm
|
|
확대배율
|
시 야
|
확대배율
|
시 야
|
확대배율
|
시 야
|
확대배율
|
시 야
|
|
10X/20mm
|
7.0X
|
28.6mm
|
3.5X
|
57.1mm
|
10.5X
|
19mm
|
14X
|
14.3mm
|
|
45.0X
|
4.4mm
|
22.5X
|
8.9mm
|
67.5X
|
3mm
|
90X
|
2.2mm
|
|
15X/15mm
|
10.5X
|
21.1mm
|
5.25X
|
42.8mm
|
15.75X
|
14.3mm
|
21X
|
10.7mm
|
|
67.5X
|
3.3mm
|
33.75X
|
6.7mm
|
101.25X
|
2.2mm
|
135X
|
1.7mm
|
|
20X/10mm
|
14.0X
|
14.3mm
|
7.0X
|
28.6mm
|
21.0X
|
9.5mm
|
28X
|
7.1mm
|
|
90.0X
|
2.2mm
|
45.0X
|
4.4mm
|
135.0X
|
1.5mm
|
180X
|
1.1mm
|
|
총 배
율
|
기본 : 7X ~ 45X (접안렌즈
10X), 옵션 : 3.5X ~ 180X
|
|
접안 렌즈
|
기본
10X/20mm
|
|
접안렌즈
(옵션)
|
15X/15mm,
20X/10mm
10X20r, 15X15r, 20X10r (레티컬 포함)
|
|
쌍안 헤드
|
45° 경사, 360° 회전헤드,
안폭조절범위 54~76mm, 디옵터 범위 ±5mm,
0.7X ~ 4.5X,
|
|
작업 거리
|
기본 100mm, 옵션
30mm-165mm (보조 대물렌즈 장착시)
|
|
보조 대물렌즈
(옵션)
|
0.5X/165mm,
0.75X/105mm, 1.5X/45mm, 2X/30mm
|
 (SZMN45)
※ 모델 선택 팁 : 현미경 모델명은 일반적으로 앞부분은 시리즈명, 뒷부분은 베이스 모델명에 의해 정해집니다.
|
① 접안렌즈
|
상품코드
|
사양
|
이미지
|
|
SZMEWh10TX20
|
명시야 고배율 WF10X/20mm
|
기본
|
|
|
SZMEWh10TX20r
|
명시야 고배율 WF10X/20mm,레티클
|
옵션
|
|
SZMEWh15TX15
|
명시야 고배율 WF15X/15mm
|
옵션
|
|
SZMEWh15TX15r
|
명시야 고배율 WF15X/15mm,레티클
|
옵션
|
|
SZMEWh20TX10
|
명시야 고배율 WF20X/10mm
|
옵션
|
|
SZMEWh20TX10r
|
명시야 고배율 WF20X/10mm,레티클
|
옵션
|
|
② 헤드
|
상품코드
|
사양
|
이미지
|
|
SZMN7045
|
45° 경사, 360° 회전, 안폭 조절범위 54~76mm,
디옵터 범위
±5mm, 0.7X~4.5X,
최대작업거리 100mm
|
|

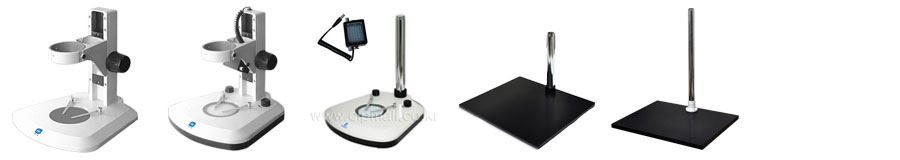

③ 호환 가능한 스탠드 모두보기
 |
| SZ-MST1 |
SZ-MST2 |
SZ-ST2 |
B4 |
B5 |
|
|
기본 스탠드
봉타입
베이스 200x255x22mm
봉 H 248mm,
Ø32mm
|
봉타입
상하부 할로겐조명,
상부(SZML1)-옵션
베이스 200x255x62mm
봉
H 248mm, Ø32mm |
대형스탠드
봉타입
베이스 320x260x12mm
봉 H 248mm,
Ø32mm |
표준스탠드
봉타입
베이스 210x273x22mm
봉 H 248mm,
Ø32mm |
대형스탠드
봉타입
베이스
320x260x12mm
봉 H 248mm, Ø32mm |
|
 |

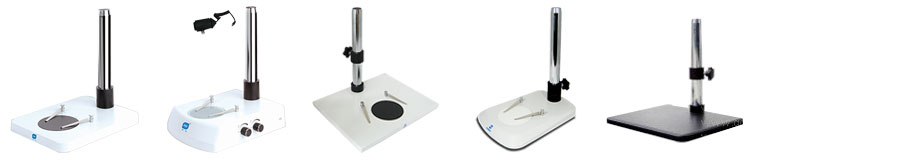

| B6 |
BL1 |
BL3 |
B7 |
B9 |
|
|
엘리베이터방식
높이 260mm
포커싱
거리 110mm
헤드삽입부 Ø76mm
베이스 300x303x45mm |
상하 LED 조명스탠드
엘리베이터방식
높이
260mm
포커싱 거리 110mm
베이스 300x303x45mm |
LED 조명스탠드
봉타입
봉 H 248mm, Ø32mm
베이스 300x303x45mm
상부LED조명 (
옵션) |
대형스탠드
봉타입
봉 H 245mm, Ø32mm
베이스 400x350x10mm
B5보다 무거워
안정적. |
대형스탠드
봉타입
봉 H 540mm, Ø32mm
베이스
500x400x15mm
넓고, 무거워 안정적임. |
|
|

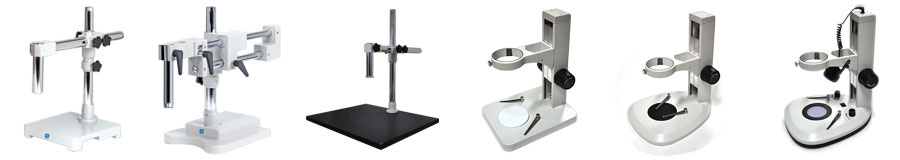

| SZ-STL1 |
SZ-STL2 |
SZ-STL3 |
SZ-KS2 |
SZ-KS3 |
SZ-IKS3 |
|
유니버셜타입
싱글 수평로드
수평이동거리 235mm
수직봉 H 380mm
베이스
230x230x40mm |
유니버셜타입
이중 수평로드
수평이동거리 235mm
수직봉 H 380mm
베이스 210x260x20mm
무게
20kg |
유니버셜타입
수평이동거리 235mm
수직봉 H
540mm
베이스 500x400x15mm
수평로드 480mm/150mm
무게
32kg |
엘리베이터방식
높이 300mm
헤드삽입부 Ø75mm
베이스
200x255x22mm
|
엘리베이터방식
높이 300mm
헤드삽입부
Ø75mm
베이스 285x238x30mm |
LED 조명스탠드
엘리베이터방식
높이
300mm
헤드삽입부 Ø75mm
베이스 285x238x30mm |
|
상품명 |
모델명 |
사
양 |
악세사리 |
|
LED조명
(일체형) |
PHLED64-I |
빛반사가 적은 LED조명으로,
백색 LED 전구
64개
출력 전압 : DC12V
치 수 : 외경 - ø98mm, 내경 - ø61mm,B6
길이
- 124mm x 28mm
|
|
|
PHLED144-I |
빛반사가 적은 LED조명으로,
백색 LED 전구
144개
출력 전압 : DC12V
치 수 : 외경 - ø98mm, 내경 -
ø61mm,
길이 - 124mm
x 28mm |
|
|
PHLED-90K |
고휘도 LED를 3열 90개로 배치하여
뛰어난 조도의
LED조명으로,
백색 LED 전구 90개
출력 전압 : DC24V/1A
치 수 : 외경 - ø98mm, 내경 -
ø44mm,
|
|
|
PHLED-724K |
고휘도 LED를 3열 72개로 배치하여
뛰어난 조도의
LED조명으로 4분할 가능
백색 LED 전구 72개 (4분할)
출력 전압 : DC24V/1A
치 수 : 외경 - ø98mm,
내경 - ø44mm,
|
|
|
링라이트
조명 |
LY220-8 |
형광등 조명
220V 8W
LED조명에 비해
가격이 저렴함. |
|
|
대물
보조렌즈 |
SZMAO0.5 ~
|
SZMAO0.5 : 0.5배, 작업거리
165mm
SZMAO0.75 : 0.75배, 작업거리 105mm
SZMAO1.50 : 1.5배, 작업거리 45mm
SZMAO2
: 2배, 작업거리 30mm |
|
※ 현미경 관찰시 확대 배율이 높아질수록 작업거리는 짧아집니다.
|
|
|
|
|
