 초음파 두께측정기 (Ultrasonic Coating Thickness Gauge) QuintSonic (퀸소닉) T |

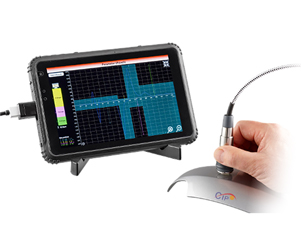

● 개 요 ● - 기존 초음파 코팅두께측정기 QuintSonic 7을 업그레이드하여 태블릿 버전으로 출시!

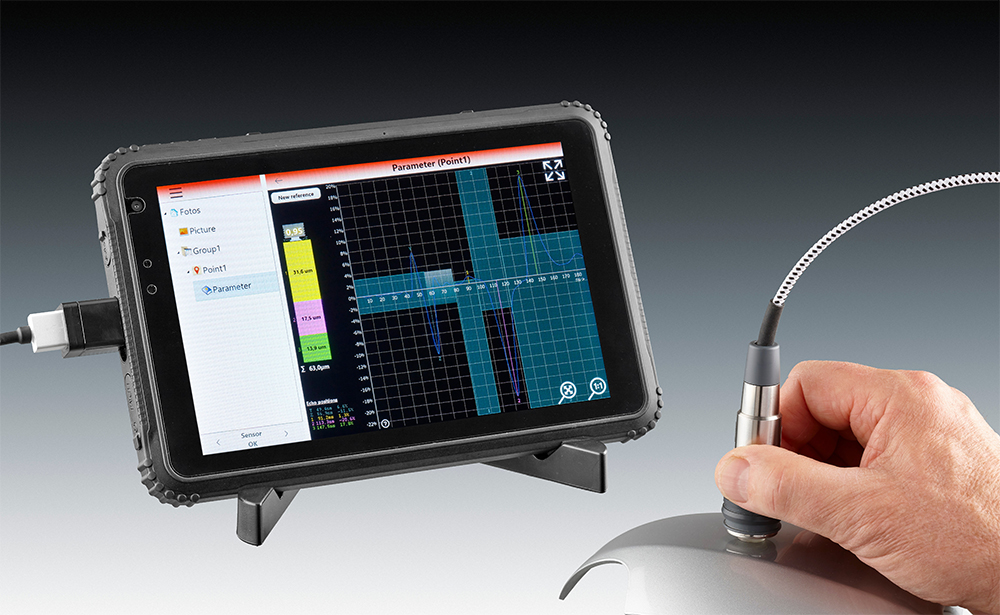

- 기본 유닛과 소프트웨어를 태블릿에 결합하여 넓은 스크린을 통하여 편리하게 파라미터 값 설정 및 측정이 가능합니다.
- USB포트를 통하여 태블릿과 센서를 직접 연결할 수 있습니다.
- 한번 작업으로 8개층의 값을 동시에 측정할 수 있습니다.
- 거의 모든 소재 위 유리, 세라믹 또는 금속 코팅 뿐만 아니라 페인트, 바니시, 합성 재질과 같은 폴리머 코팅의 두께를 측정할 수 있습니다.
- 정밀하고 작동이 쉬운 QuintSonic T로 합성 물질 위 래커(광택제), 나무 위 합성 재질, 금속 위 유리 등 다양한 응용이 가능합니다.

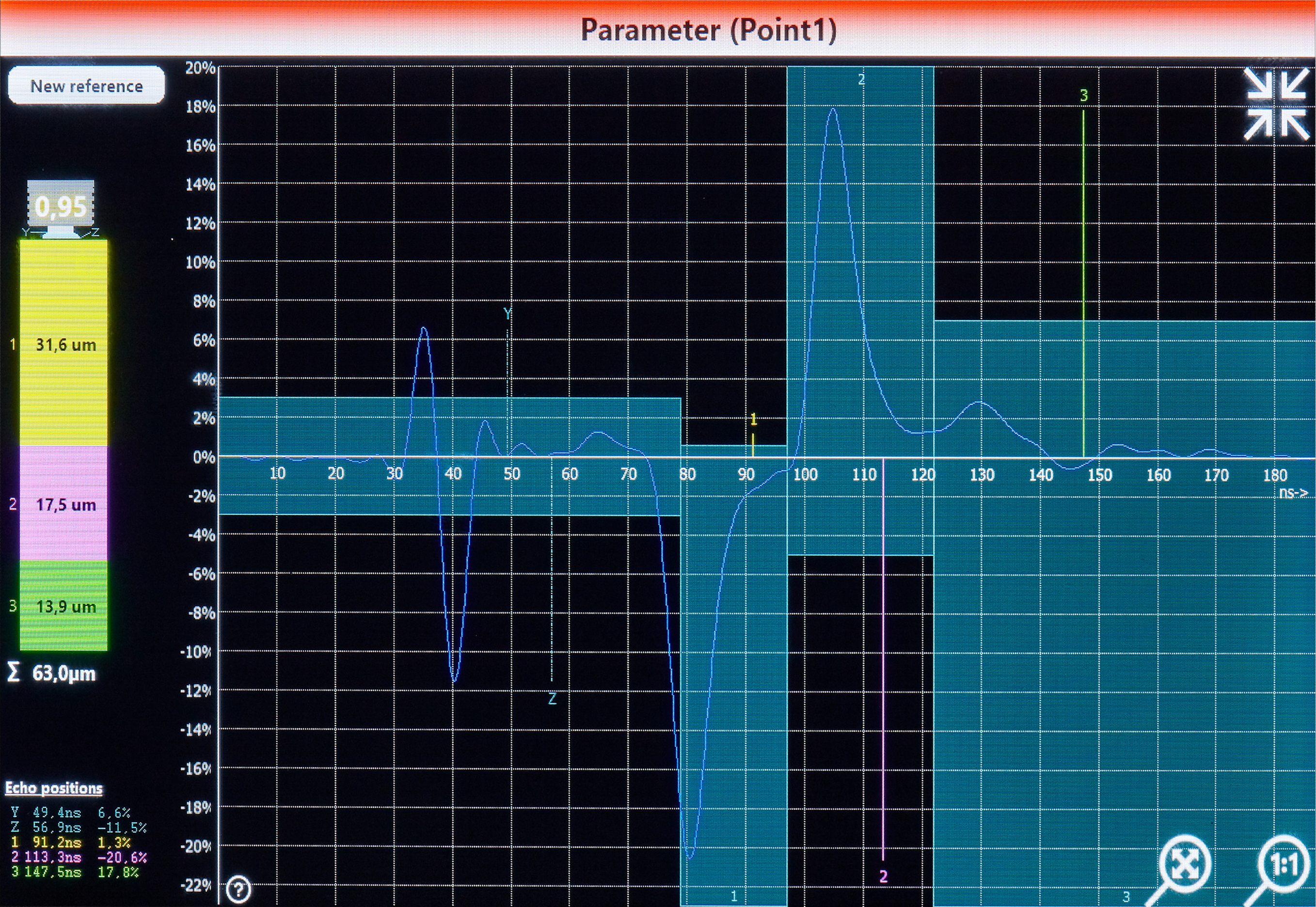

- 8" 대형 스크린으로 측정 결과 외에도 초음파 신호를 편리하게 확인할 수 있습니다 (A-scan).
- 음속 조절을 위한 파라미터 값도 동시에 표시되어, 현재 측정값을 기존 QuintSonic 7보다 빠르게 결정할 수 있습니다.
- QuintSonic T는 터치 스크린과 직관적인 사용자 가이드를 통하여 간편하게 사용할 수 있습니다.
- 측정 프로그램 내장으로 명확한 데이터 구조 및 측정보고서를 생성할 수 있습니다.
- IP67 & MIL-STD 810 G 등급 및 내구성이 뛰어난 Gorilla® 유리를 적용하여 열악한 환경에서도 사용이 가능합니다.
● 응용 분야 ● - 나무, 합성 재질, 유리, 금속 및 세라믹 위 바니시, 합성 재질, 유리, 에나멜 및 기타 코팅 두께 측정
- 합성 재질, 세라믹, 나무 위 금속 코팅
- 한번 작업으로 8개 막의 코팅 두께 측정 (코팅 두께 뿐만 아니라 벽 두께 측정에도 적합)
- 자동차 산업 : 차 바디 / 플락스틱 및 금속 위의 단층 또는 다층 페인트 두께
- 자동차 부품 공급 : 범퍼, 허브 캡, 피팅, 자동차 부품 위의 페인트 두께
- 페인트 산업 : 페인트 두께가 색상에 어떤 영향을 미치는지 확인
- 산림 산업 : 가구 래커 마감, 창틀, 쪽마루 바닥재, 악기 등
- 선박 산업 : 벽 또는 선체 및 내장판넬의 페인트 또는 코팅 두께
- 비행 산업/관리 : 비행기 동체 위의 페인트 두께, 비행기 내부 패널의 얇은 플라스틱 도는 금속판의 벽 두께
- 전자 산업 : 회로판 코팅 두께, 엔트레인먼트 산업의 플라스틱 하우징
- 유리 가공 처리 산업 : 유리 및 접합유리 (앞 유리) 위의 내화 에나멜
- 플라스틱 가공 처리 산업 : 페인트 칠한 부분의 두께 및 벽 두께 측정
- 기타 : 음식 포장용 복잡재료의 다층 두께 측정, 플라스틱 및 금속판의 두께 측정, 연구실 등
● 특 징 ●
| - Sensor-integrated digital 32-bit signal processing (SIDSP®)를 적용한 센서로 고정밀도와 반복성으로 측정 신호를 빠르게 평가합니다.
- 1분당 40번 이상 측정 가능: 시작 -> 1초 대기 -> 종료
- 측정 면적이 5mm에 불과하여 작고 구부러진 부품의 측정도 가능합니다.
|
● 사 양 ●
| 측정 원리 | Ultrasonic pulse run-time method | | 측정 범위/분해능/정밀도 | 번호 | 범위 | 분해능 | 정도 | 1 | 356㎛ | 0.25㎛ | 0.25㎛ | 2 | 890㎛ | 0.5㎛ | 0.5㎛ | 3 | 1,900㎛ | 1㎛ | 1㎛ | 4 | 3,900㎛ | 2㎛ | 2㎛ | 5 | 7,500㎛ | 4㎛ | 4㎛ | (모든 층에서 2,735m/s으로 측정시) |
| | 최소 층 두께 | 약 10㎛ (층 내의 초음파 속도에 따라 다름) | | 레이어 수 | 1회 작업시 최대 8개 층 까지 측정 | | 측정 주기 | 약 1s | | 측정 면적 | Ø 5mm | | 접촉 면적 | Ø 10mm | | 최소 곡면 면적 | 볼록 : 50 mm | | 표준 규격 | DIN EN ISO 2808 | | 신호 처리 | Sensor integrated digital 32-bit signal processing (SIDSP®) | | 측정 단위 | ㎛, mm, mils | | 캘리브레이션 | 최대 8개 층까지 음속 캘리브레이션
| | 통계 | N (측정 수)
Minimum (최소)
Maxium (최대)
Average (평균)
Standard deviation 표준 편차
Coefficient of variation (변동 계수)
Block statistics (블록 통계, 사용자 조절 가능)
히스토그램
추세 | | 인터페이스 | 적외선 (IrDA 1.0)
USB
RS232C (옵션, 추가 아답터 케이블 이용) | | 작동 온도 | 5 °C ~ 50 °C | | 저장 온도 | - 10 °C ~ 50 °C |
● 측정 방법 ● - 커플링제로 깨끗한 물 (증류수 권장)이나 글리세린 또는 결합젤을 사용하여 표면에 떨어뜨린 후 측정 표면에
센서 (프로브)를 직각으로 내려 접촉함으로써 측정 가능
● 측정 소프트웨어 QSoft Basic ●
● 구성품 ● - QuintSonic SIDSP® 센서
- SIDSP® 센서 케이블
- 태블릿 (터치 스크린), 평가 소프트웨어 내장
- 태블릿 스탠드
- 사용자 설명서4
- 싱글 레이어용 시편
- 증류수 커플란트 1병 100ml
- 커플링젤 (제조사 제조) 1병 100ml
- 플라스틱 보관 케이스
※ 납기 : 일반적으로 발주후 2 ~ 3주 이내 입니다.
|
|
|
|
|
